EMC测试数据有哪些,代表什么?
来源: | 作者:it-101 | 发布时间: 2020-12-11 | 663 次浏览 | 分享到:

EMC测试存在于诸多领域当中,EMC测试数据也是比较繁多的,很多刚接触EMC的人,拿到测试数据不知道如何去看,下面就来讲讲EMC测试数据有哪些,又分别代表什么意思?



一、用来测试辐射的屏蔽室简介

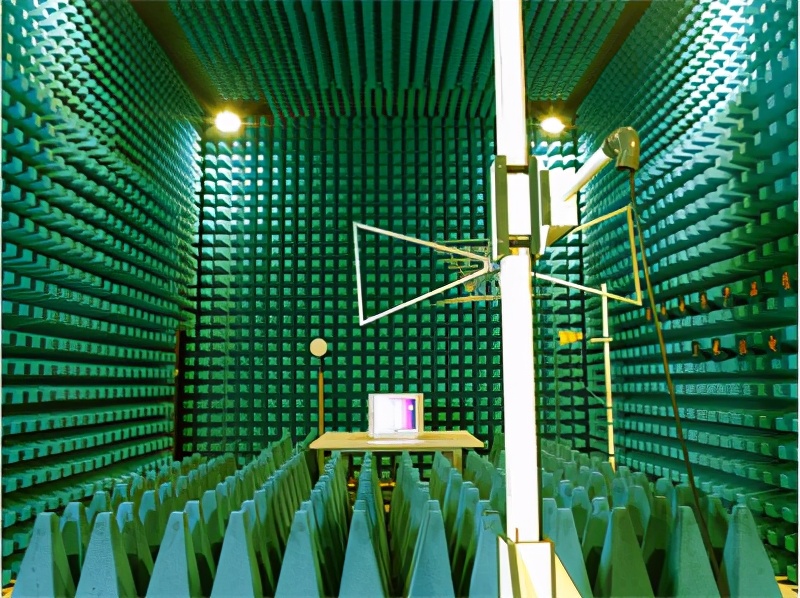

1、专业测试辐射的场所是屏蔽室,主要有3米和10米暗室,由于10米暗室建设成本很高,所以一般以3米普通暗室居多,多数都是测试消费类产品、IT产品、家用电器。


2、EMCT-10是按照10米测试距离设计的半电波暗室,主要由主暗室、控制室和功放室组成,用于10米距离的辐射抗扰度测试和辐射发射的符合性测试。10米法电波暗室是最具普及性的标准测试环境,主要是为了满足大尺寸电子系统的测试需要以及一些电子产品的行业测试标准要求。广泛应用于医疗器械、军工类器械和汽车电子产品测试。在专业的检测实验室检测的数据才更加真实可靠。


二、EMC测试数据

1、Horizontal 表示接收天线处于水平位置;

2、测试标准:EN 55014-1:家用电器辐射;EN 55014-2:家用电器辐射抗扰度;EN 55011:工业、科学、医疗设备辐射;EN 55015: 照明电器辐射;EN 61547:照明电器辐射抗扰度;EN55022:信息技术设备辐射;EN 55024:信息技术设备辐射抗扰度;EN 60601-1-2:医疗电子设备电磁兼容;EN 61000-6-1:居住、商业和轻工业环境使用的通用设备辐射;EN 61000-6-3:居住、商业和轻工业环境使用的通用设备辐射抗扰度;EN 61326:测量用仪器设备电磁兼容;IEC 61000-4-4-2004:电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验;IEC 61000-4-4-2005:电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验;IEC 61000-4-11-2004:电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验;IEC 61000-4-2-2001电磁兼容 试验和测量技术 静电放电抗扰度试验;

3、Freq是频率点,一般可能有问题的点需要单独点出来进行完整确认;

4、Measurement 是测试值,表示该频率点经确认后的最终值;

5、Limit表示该点的限值,也就是测试值不能超过该值;

6、Over表示超过Limit限值多少,也就是测试值减去限值的计算;

7、注意事项:一般测试时需要余量至少3dB才行,因为EMC是不稳定的,而且不同实验室之间也是有误差的,所以余量越多越保险。


看懂EMC数据并不难,熟能生巧,如今EMC测试的广泛性,决定着屏蔽室性能需要进一步的提升。
