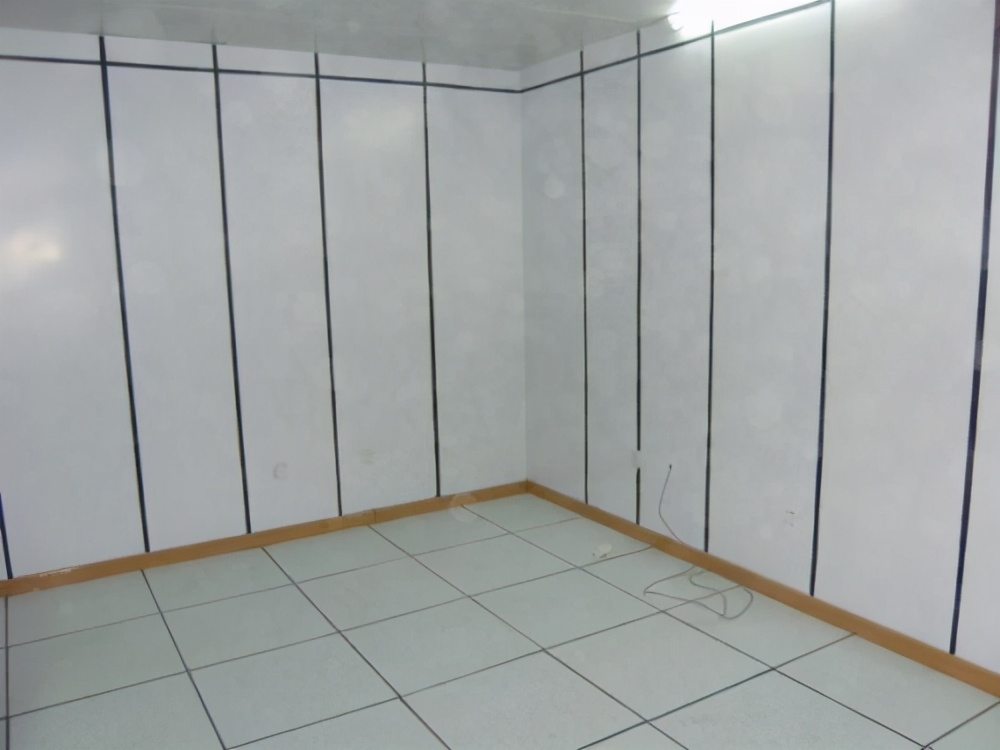

1、电磁屏蔽机房建设符合:《处理涉密信息的电磁屏蔽机房的技术要求和测试方法》BMB3—1999标准等行业技术标准。要求防火、防水、防尘、防害、防盗、防雷、防静电、隔热、保温。
2、在底板和机壳的每一条缝和不连续处要尽可能好的搭接。搭接的程度对壳体的屏蔽效能起决定性作用;在屏蔽、通风和强度要求高而质量不苛刻时,用蜂窝板屏蔽通风口,最好用焊接方式保持线连接,防止泄漏。
3、在可能的情况下,接缝应焊接。在条件受限制的情况下,可用点焊、小间距的铆接和用螺钉来固定。用螺钉或铆接进行搭接时,应首先在缝的中部搭接好,然后逐渐向两端延伸,以防金属表面的弯曲,在不加导电衬垫时,螺钉间距一般应小于最高工作频率的1%,至少不大于1/20波长。
4、要留意由于电缆穿过机壳使整体屏蔽效能降低的水平。典型的未滤波的导线穿过屏蔽体时,屏蔽效能降低30db以上;电源线进入机壳时,全部应经过滤波器盒。滤波器的输入端最好能穿出到屏蔽机壳外;若滤波器构造不宜穿出机壳,则应在电源线进入机壳处专为滤波器设置一隔舱;信号线、控制线进入/穿出机壳时,要通过适当的滤波器。具有滤波插针的多芯连接器适用于这种场合。
5、信号线、控制线进入/穿出机壳时,要经过恰当的滤波器。具有滤波插针的多芯衔接器适用于这种场所;穿过屏蔽体的金属控制轴,应该用金属触片、接地螺母或射频衬垫接地。也可不用接地的金属轴而用其它轴贯穿,普通采用波导截止频率比工作频率高的圆管来做控制轴。
6、在接缝不平整的地方,或在可移动的面板等处,必须使用高导电率和弹性好的导电衬垫或指形弹簧材料;保证紧固方法有足够的压力,以便在有变形受力、冲击、震动时保持表面接触;保证同衬垫材料配合的金属表面没有任何非导电保护层。
7、可通过截止波导或通风板对窗进行屏蔽,也可以用镀膜或夹金属网的屏蔽窗用于显示器监视器等;尽可能在指示器、显示器后面加屏蔽,并对所有引线用穿心电容滤波;在不能从后面屏蔽指示器/显示器和对引线滤波时,要用与机壳连续连接的金属网或导电玻璃屏蔽指示器/显示器的前面。对夹金属丝的屏蔽玻璃,在保持合理透光度条件下,对30~1000m的屏蔽效能可达50~110db。在透明塑料或玻璃上镀透明导电膜,其屏蔽效果一般不大于20db。
8、在操作器件(如旋钮按键拨动开关等)的处理方面,当信号频率较高时,可利用截止波导管的原理;当信号频率较低时,可利用隔离舱将其与其他电路部分隔离;指示灯表盘处理可以采用:金属网屏蔽、截止波导管法、滤波器、加隔离窗。
9、屏蔽机房内一般考虑混合接地,一般把设备地线分成类:电源地和信号地。设备中各部分的电源地线都接到电源总线上,所有信号地都接到信号总线上。两根总线最后汇总到公共的参考地。
10、相关数据注意事项
a.尘埃:主屏蔽机房在静态条件下测试,≥0.5μm的尘粒数应<18000/cm3;
b.噪音:屏蔽机房内的噪声,在计算机系统停机条件下,在主操作员位置测量应小于68dB(A);
c.无线电干扰场强:在频率为0.15~1000MHz时,屏蔽机房内应≤126dB;
d.静电泄漏电阻:屏蔽机房地面及工作台面的静电泄漏电阻,应符合现行国家标准《计算机机房用活动地板技术条件》的规定;
e.绝缘体的静电电压:≤1Kv;
f.采用三相五线,接地采用TN-S方式,在稳态下,应达到电压220V±2%,频率50±0.02 HZ,波形失真不大于5%,瞬时断电时间小于4ms;
g.屏蔽机房内绝缘体的静电电位不应大于1kV;
h.照度:距地面0.8m处:屏蔽机房>450LX,应急照明>50LX;
i.接地电阻:计算机设备用接地电阻<1Ω,零地压降<1V;
j.负荷分配:三相电流不平衡度≤20%,三相电压不平衡度≤5%;
k.电磁干扰:无线电杂波干扰≤0.5V/m ;磁场干扰强度≤800A/m;
l.振动:停机条件下,地板表面垂直及水平方向的振动加速度≤500mm/s2;
m.接地电阻:交流工作地:R≤4欧姆;安全保护地:R≤4欧姆;直流工作地:接地电阻应按计算机系统具体要求确定;防雷接地:R≤4欧姆;屏蔽设备接地:R≤1欧姆。
