测瑞通|矩形暗室与锥形暗室有什么不同之处?
来源: | 作者:it-101 | 发布时间: 2021-01-04 | 1024 次浏览 | 分享到:

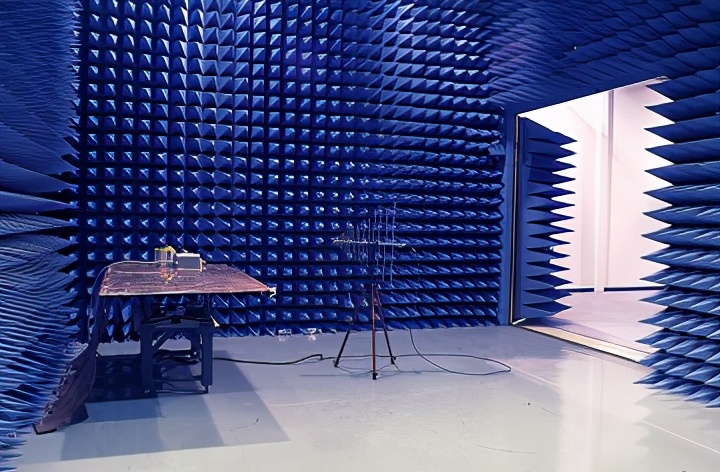

微波暗室可排除外界的电磁干扰,也叫做无回波室。像是回声一样,在山谷里的回声很大,但在微波暗室中,回波几乎为零。微波暗室也有种类的区别,自然也有不同,那么矩形暗室与锥形暗室有什么不同之处呢?下面一起来看看吧。



一、制造工艺的不同

1、矩形暗室比较容易制造,在低频情况下的物理尺寸非常大,而且随着频率的提高工作性能会更好。

2、锥形暗室制造起来较复杂,也更长一些,但宽度和高度比矩形暗室要小。随着频率的提高(如2GHz以上),对锥形暗室的操作必须十分小心才能确保达到足够高的性能。


二、暗室使用的吸波措施的不同

1、在矩形暗室中,关键是要减小被称为静区(QZ)的暗室区域中的反射能量。由于矩形暗室中的反射是一种斜入射,这会使吸波材料的效率打折扣,因此侧墙非常关键。但是,由于存在源天线的增益,只有较少的能星照射到侧墙(地板和天花板),因此增益差加上斜入射反射率必须大于或等于静区反射率水平。通在静区周围一般使用楔形吸波材料,这样有助于减少任何后向散射,并防止对测量造成负面影响。

2、锥形暗室是为了规避矩形暗室在频率低于50OMHz时的局限性。在这些低频频段,矩形暗室不得不使用低效率天线,而且必须增加侧墙吸波材料的厚度来减少反射并提高性能。采用较小的天线不是解决之道,因为更低的增益意味着侧墙吸波材料仍必须增大尺寸。锥形暗室没有消除镜面反射。锥体形状使镜面区域更接近馈源(源天线的孔径),因此镜面反射成为照射的一部分。镜面区域可以用来通过形成一组并行射线入射进静区,从而产生照射。

3、整个锥体的角度和处理也很重要。角度必须保持恒定,因为锥体部分角度的任何变化将引起照射误差。因此测量时保持连续的角度是实现良好锥形性能的关键。侧墙吸波材料没有那么重要,因为从暗室立方体部分的侧墙处反射的任何射线会被后墙进一步吸收(后墙处有性能较好的吸波材料)。作为一般的“经验之谈”,立方体上的吸波材料的反射率是后墙吸波材料的一半。为减少潜在的散射,吸波材料可以呈45度角或菱形放置,当然也可以使用楔形材料。锥形微波暗室的特性,可以用来与典型的矩形暗室作比较。较少量的锥形吸波材料意味着更小的暗室,因此成本更低。


三、两种暗室的电磁行为不同

矩形微波暗室和锥形微波暗室是两种常见的微波暗室类型,即所谓的直接照射方法。每种暗室都有不同的物理尺寸,因此会有不同的电磁行为。矩形微波暗室处于一种真正的自动空间状态,而锥形暗室利用反射形成类似自由空间的行为。由于使用了反射的射线,因此最终形成的是准自由而非真正自由的空间。


四、两种暗室的优缺点不同

1、每一种形状的微波暗室都有其优点与不足。这两种暗室提供基本相同的性能。不过需要注意的是,矩形暗室要想达到与锥形暗室相同的性能,必须做得更大,采用更长的吸波材料和数量更多的吸波材料。

2、锥形微波暗室低频段的造价低于矩形微波暗室。但锥形微波暗室在交叉极化,途径损耗等方面。对它的截面对称性依赖较大。

3、矩形微波暗室能避免锥形微波暗室这一缺点,它的通用性较好,微波暗室静两端均好使用。另外,有些试验需要在矩形微波暗室中进行。例如电磁兼容性试验。电子战中的一些电子设备的环境模拟试验,隐身技术中雷达横截面积测试的有关研究与发射机位置需要多源试验等。


值得一提的是,微波暗室的设计与吸波材料性能的好坏密切相关。一般情况下。不必再用改变房间的几何形状来牺牲空间体积的方法,而应充分发挥吸波材料性能优良这一特点来进行微波暗室形状的选择与设计。
